需求分析

大屏幕投影顯示系統作為當今最現代的視訊工具之一，已經被廣泛地應用于我國國民經濟生產的各個領域。眾多領域的控制中心，需要對各種突發情況作出快速反應，這就要求控制中心能夠及時準確的捕獲各類緊急事件信息，建立并獲得多種形式的數據（如監控圖像、系統數據等），并將這些來源各異的數據通過有效的調配和整合，形成一套功能強大、易于使用、有效的調度管理系統。

消防應急指揮中心是一個由通信系統、網絡系統、監控系統、控制系統、通訊指揮系統等多個子系統組成的綜合信息系統，是全市消防信息收集、處理的匯接口和總隊領導指揮協調、處置重大突發消防事件的指揮部。它擔負大量的信息傳輸，處理多種信息（包括語音、傳真、電子郵件、文件、數據、視像等）。

平時指揮中心注重收集火情信息和消防業務信息，保持通信暢通，是信息匯集中心。當重大突發事件和消防事故發生時，指揮中心轉變成為指揮部，它根據立項情況，大量收集各處信息，加以分析比較，并依據信息庫查詢系統的信息輔助領導決策，通過通信系統、電視電話會議系統緊急調動消防兵力或召開緊急會議協調統一行動。

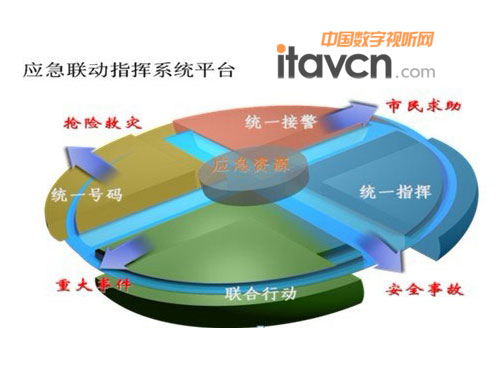

應急聯動指揮系統平臺結構示意圖

項目建設概況

濟寧市公安消防支隊指揮中心大屏幕系統，指揮中心大廳層高3.2米，寬度9.4米，中間為后維護DLP大屏幕顯示系統，物理拼縫0.2mm。選用10塊60寸4:3顯示比例的LED光源DLP顯示屏幕，選用我公司高性能VATION SEA9000圖像處理器，分辨率高達1400X5*1050X2，用于顯示各類實時圖像。屏幕上方和左右兩邊采用雙色LED屏（上方LED高度356mm，左右LED寬度890mm），用于顯示歡迎詞、會議標題、時間、值班執勤實力等。

濟寧市公安消防支隊指揮中心大屏幕系統

系統建成后可以完成高分辨率全屏顯示、功能分區顯示、全制式視頻輸入信號顯示、計算機信號顯示、數字IP流媒體視頻信號顯示、各類信號混合顯示等多種顯示模式，可以根據需要，把各種信號的顯示和位置存儲為模式，在用戶需要的時候直接切換，即可即時按照模式定義顯示窗口，或者進而定義預案，按照需要自動調用或者切換各種顯示模式，實現對拼接墻系統的自動化管理。同時支持圖像的單屏、多屏以及整屏顯示和跨屏顯示，實現圖像窗口的縮放、移動、漫游等功能，可以為指揮中心提供一個集中心監控平臺、信息資源共享平臺、分析決策平臺和指揮調度平臺的綜合性指揮平臺。

功能概述

濟寧消防應急指揮中心是落實公安部推進 “三臺合一”工作和加強消防接處警子系統建設的有關要求，按照“集中接警、統一指揮、同時響應、分類處警、快速反應，信息共享”的原則和“三臺合一”技術規范而建成的，初步實現了滅火救援指揮調度實時化。

指揮中心采用“統一接警、異地分類處警”的消防接處警模式：

一是實現了集中接警、網絡派單、三方通話功能，支隊可以直接接觸119警情，第一時間調動轄區內消防力量，到達災害事故現場，110指揮中心實施監聽，根據現場情況，隨時調派轄區派出所、交巡警等，實現多警聯動。

二．110指揮中心和消防支隊轄區中隊之間專線調度實現了加強首批力量調動和準確、快速處置的目的。

應急指揮中心結構示意圖

其主要功能：

●信息傳送及管理功能：接收、查詢、發送業務相關單位的信息，業務相關單位包括各支隊、省廳、公安部、重點防火單位及其其他相關部門；信息的形式可以是多媒體計算機文件（聲、圖、文一體化）、規范化的計算機數據信息、電子郵件、電子地圖、語音、傳真等等。同時把這些信息放入相應的數據庫中進行管理，以供信息查詢或輔助決策使用；

●信息傳送及管理功能：接收、查詢、發送業務相關單位的信息，業務相關單位包括各支隊、省廳、公安部、重點防火單位及其其他相關部門；信息的形式可以是多媒體計算機文件（聲、圖、文一體化）、規范化的計算機數據信息、電子郵件、電子地圖、語音、傳真等等。同時把這些信息放入相應的數據庫中進行管理，以供信息查詢或輔助決策使用；

●預案和案例管理：對各種消防警情（包括重大火情、毒品和化學品泄露，以及消防職責范圍內的其他情況如防暴、救助等應急事件）的預案信息進行管理；對重點單位消防事故的預案管理；對作戰計劃進行管理；對全國及全世界典型案例進行分類管理。以上管理包括信息的建立、修改、刪除、查詢檢索、歸檔。

●計算機輔助指揮調度：對于重大火跨地區火災進行宏觀指揮調度，查詢有關預案信息通過通信平臺進行輔助調度；自動記錄作戰指揮過程，轉換成案例以供日后研究。

●現場綜合信息管理功能：現場綜合信息包括用于跟蹤記錄指揮任務執行過程中的各種記錄文本、指揮決策方案、調度工作流程及作戰成果返回信息，以及在指揮任務執行過程中，來至上級單位、兄弟協作單位、所屬單位的各種信息資料，同時也包括通過影視新聞中心整理生成的各種公文、簡報、檔案資料等，對這些資料盡心管理并留檔備查。

●電子作戰地圖系統：供指揮遠直觀、交互式地查詢現場及周圍的交通、水源、地形、重點單位的分布和地形情況，以及全省消防兵力分布情況，以便領導全面掌握作戰環境情況，快速決策，為增援部隊提供相關的地形、道路圖。

大屏幕作為消防指揮中心的核心顯示部分，配合消防專用三維地圖地理信息系統、火場無線視頻傳輸系統、火場無線數據傳輸系統、交互指揮戰評系統，可以實現：

消防、救援3G應急指揮系統結構圖

1、海量數據的即時調用與平滑漫游。

2、通過地圖的放大、縮小、移動功能，了解與滅火救援相關的基礎信息；

3、即時圖文管理

4、實時顯示火災現場圖文信息。

5、多媒體嵌入

6、支持多種格式的多媒體播放

7、多個媒體文件同時處理

8、支持同一窗口顯示多個媒體文件

9、多地圖同時載入，切換自如。

10、靈活開放的應用接口技術

11、真正實現地圖上模擬指揮與決策
