2009年01月15日 09:29 july

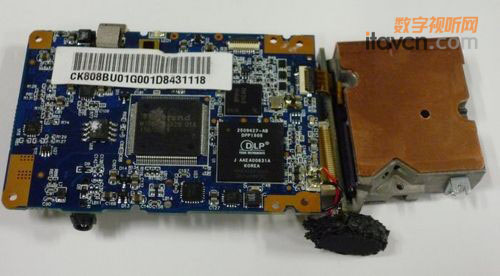

　　將光學組件分離后，我們可以看到在奧圖碼PK-101主基板上的兩個LSI比較明顯，其中一個是圖形處理LSI，由于臺灣的偉詮電子生產，14×14mm規格的包裝封裝，另一個DMD驅動LSI則由美國TI生產。

被拆除光學模組以及基底的投影機底部

　　TI DLP微型芯片組為0.17英寸DMD，尺寸隨著像素數的減少而下降，分辨率為480×320，同時，尺寸為14×14mm的驅動LSI。

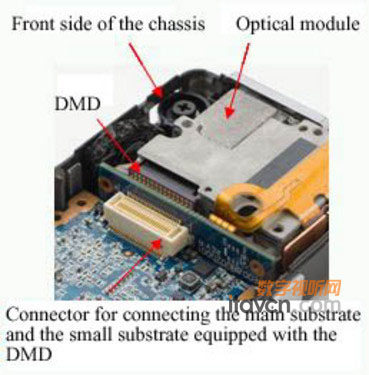

DMD芯片及周邊

　　DMD被安裝在一個小的基板上，通過一個連接線與主基板連接。使用DMD作為顯示要素的投影機通常要使用有韌性的主基板連接DMD。

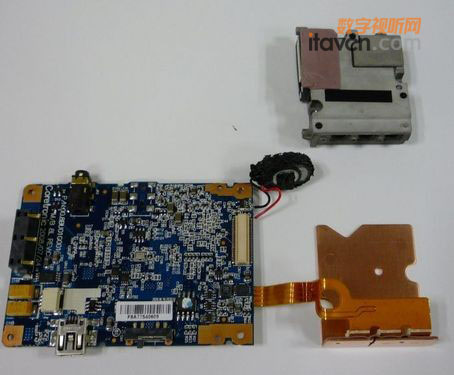

被分離的光學組件、主基板和散熱銅片

　　連接模組的這個銅片主要是用來為LED光源后部散熱的。這款投影機被設計為了散熱通過散熱片傳導到金屬底盤在投影機銅片表層。因為這個裝置，奧圖碼PK101沒有空氣冷卻風扇或者風道，只有揚聲器孔。

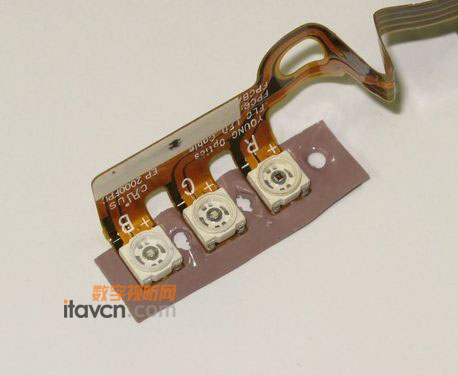

三色LED燈

　　粘在銅片上的紅、綠、藍色LED光源隨著薄片一起取下。光源上的有韌性主基板被封裝，帶著揚明光學LOGO。LED光源的生產商，應該也是由臺灣生產的，不過并沒有明確的品牌標示。

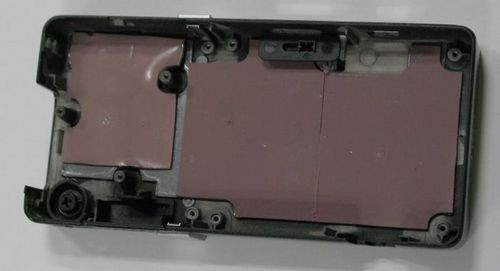

投影機蓋上的銅片用來提升散熱效果，給底盤散熱。

　　LED光源不是唯一的熱源，DMD的驅動LSI以及圖像處理LSI都是熱量源頭。因此類似的散熱片設計也設計在這些部件附近。可以直接對DMD的驅動LSI以及圖像處理LSI進行散熱。

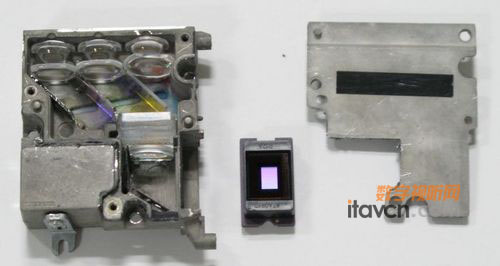

投影的秘密核心：光學組件

　　我們最后打開光學組件，這個光學模組的光學部分是相當有特色。從上面的圖片看，設計的非常緊湊，使用的都是非常小的透鏡。

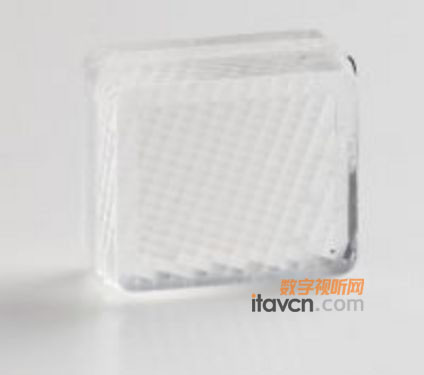

上面是有序排列的網格狀透鏡

　　這個透鏡的作用是對光線進行處理，使之直接照射到DMD的微鏡上。將水平或者垂直等各個方向的光線有效進入DMD的微鏡上。提高光線的利用率。

總結：

　　至此，奧圖碼PK-101的拆解工作結束。通過拆機，我們將緊湊小巧的手持投影機內部的光學組件一一展現在大家面前，同時也通過講解對這些部件的作用進行了說明。與普通的投影機相比，應該有個部件也都存在，只是由于機身體積更小，因此無論是芯片組還是透鏡的尺寸也非常小，各部件之間的聯系也更加緊密。
